Boa noite a todos! Nessa postagem, vou simular alguns circuitos do livro Sistemas Digitais: Fundamentos e Aplicações e, além disso, vou postar a resolução de alguns exercícios da seção de revisão dos capítulos 2, 3 e 4.
Simulação dos Circuitos

Problema 1: "Em uma certa planta de um processo químico, uma substância química na forma líquida é usada num processo industrial. O líquido é armazenado em três tanques diferentes. Um sensor de nível em cada tanque produz uma tensão de nível ALTO quando o nível do líquido no tanque cai abaixo de um ponto especificado.

Projete um circuito que monitore o nível do líquido em cada tanque e indique quando o nível em dois tanques quaisquer cai abaixo do ponto especificado."

Simulação:

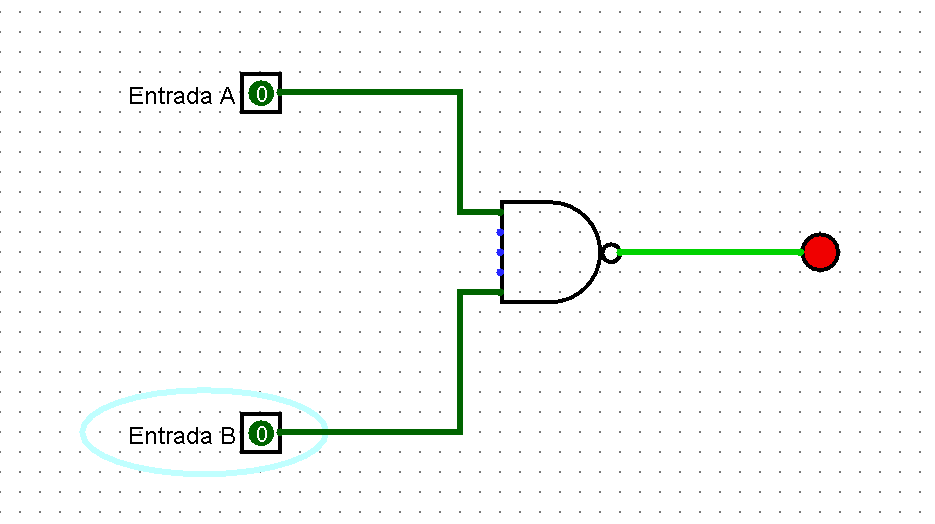

Problema 2: "Uma planta de fabricação usa dois tanques para armazenar certos produtos químicos líquidos necessários num processo de fabricação. Cada tanque tem um sensor que detecta quando o nível do produto cai para 25% do nível máximo. Os sensores produzem um ní- vel ALTO de 5 V quando os tanques estão com mais que 1/4 da capacidade. Quando o volume do produto no tanque cai para 1/4 do máximo, o sensor gera um nível BAIXO de 0 V.

É necessário que um diodo emissor de luz (LED – light emitting diode) cinza num painel indicador mostre quando ambos os tanques estão acima de 1/4 da capacidade. Mostre como uma porta NAND pode ser usada para implementar essa função."

Simulação:

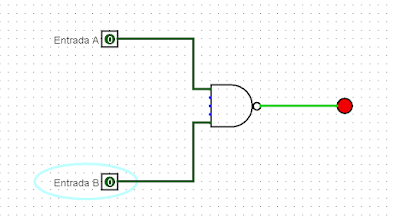

Problema 3: "O supervisor do processo produtivo descrito no problema anterior (problema 2) preferiria ter um LED laranja para indicar quando pelo menos um dos tanques estiver abaixo de 1/4 da capaci- dade em vez de usar um LED cinza para indicar quando os dois tanques estão acima de 1/4 da capacidade. Mostre como essa solicitação pode ser implementada."

Simulação:

Agora, a resolução de alguns exercícios:

Capitulo 2

Capitulo 3

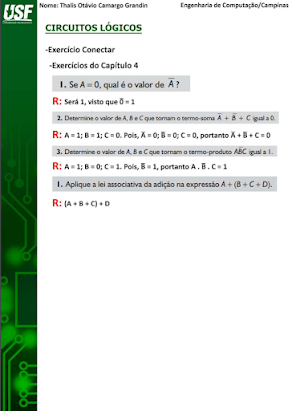

Capitulo 4

Esse foi o post!!! Espero que tenham gostado. Caso também queiram fazer uma simulação, não esqueça de conferir também a postagem sobre simuladores! Abraços!
