Contador e Registrador de Deslocamento

Olá a todos!!!

Na postagem de hoje, vou trazer duas famosas utilizações do Flip Flop. A primeira é um contador que vai de 0 - 9 e apresenta o resultado no display hexadecimal e o segundo é um registrador de descolamento, o qual desloca 1 bit entre os Flip Flops, dependendo do sinal de entrada.

O programa utilizado para fazer as simulações foi o Logisim. Aqui no blog, você pode encontrar um post falando sobre alguns simuladores interessantes que você pode utilizar no seu projeto.

CONTADOR

No vídeo abaixo, eu demonstro o funcionamento deste contador utilizando Flip Flops do tipo D.

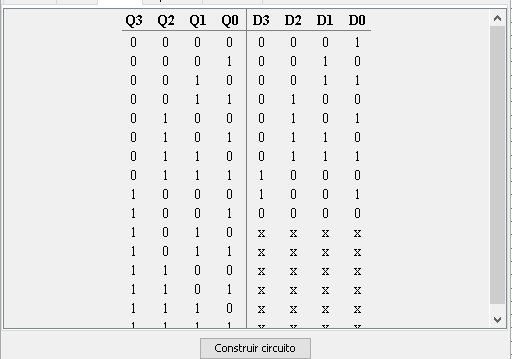

Este circuito é dividido em 2, primeiro temos o circuito do contador, formado por portas lógicas e montado pelo programa a partir da tabela verdade abaixo, onde, os "Q's" serão conectados nas saídas dos Flip Flops e os "D's" nas entradas. Cada combinação de bits vai determinar o número que será apresentado no display.

E agora temos a segunda parte, que é onde estão os Flip Flops de fato.

Aqui, temos um botão Clock e um Reset. O clock irá enviar um sinal para os Flip Flops, mudando seus estados e permitindo o contador funcionar, mudando a saída, onde, cada combinação formara um número de 0 a 9, e o reset, como o nome já diz, reinicia o contador, deixando ele no 0 novamente.

REGISTRADOR DE DESLOCAMENTO

No vídeo abaixo eu demonstro o funcionamento do registrador de deslocamento. Assim como o contador, ele foi feito utilizando Flip Flops do tipo D.

Esse circuito desloca os bits entre os flip flops. Ao pressionar o botão de clock, ele enviara um sinal a todos os flip flops, mudando seus estados. A outra entrada determina o bit que entrará, se será 0 ou 1. Esta entrada está ligada ao primeiro flip flop, ao apertar o clock, o primeiro flip flop irá armazenar essa entrada. Ao apertar o botão de clock novamente, o flip flop seguinte irá utlizar a saída de dados do flip flop anterior e armazenar esse bit.

Apesar do contador parecer mais complexo, os circuitos são bem semelhantes. Ambos utilizam entradas anteriores para funcionar.

Eae? Gostou dessas simulações? Que tal testar você mesmo agora? Entre no nosso blog e veja o post de simuladores, escolha o seu e faça a simulação!!!
